Informação Básica
frequência nominal
50 / 60 hz
proteção contra entrada de ar
ip66
Pacote de Transporte
caixa de cartão
Capacidade de Produção
50000/ano
Descrição de Produto

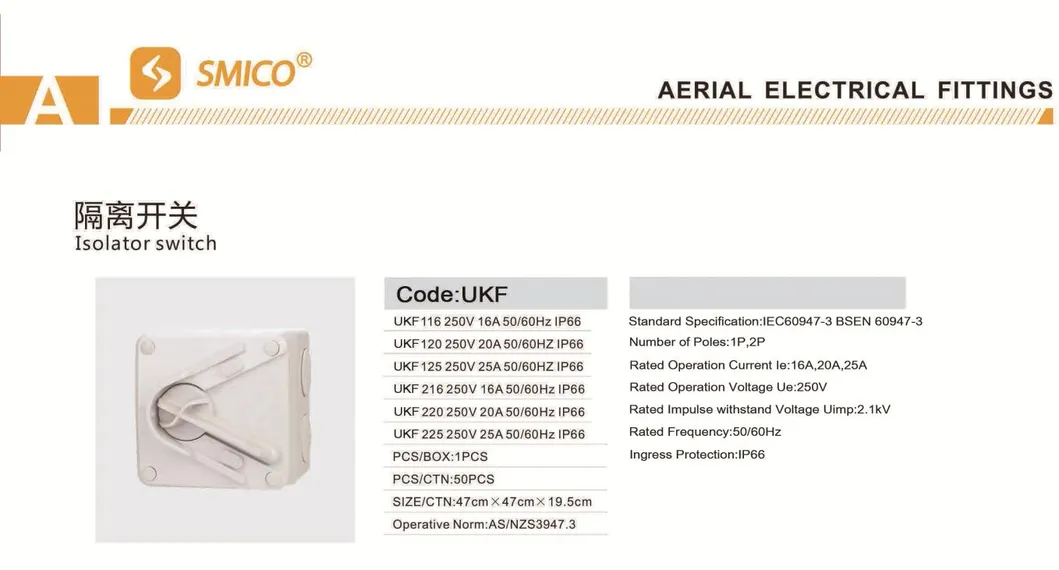

Geral do interruptor do isolador
1 Âmbito de aplicação:

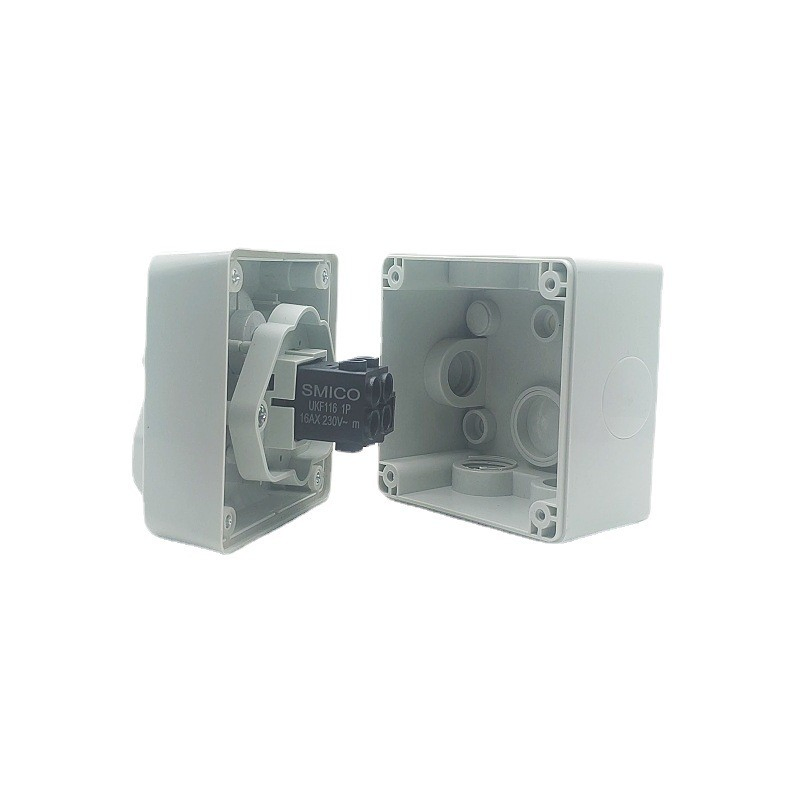

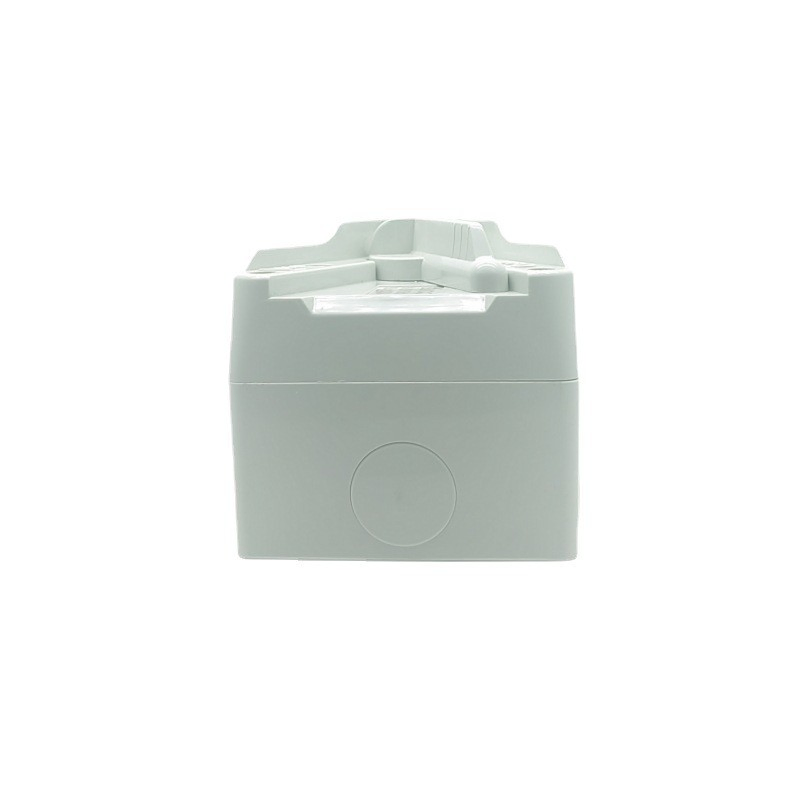

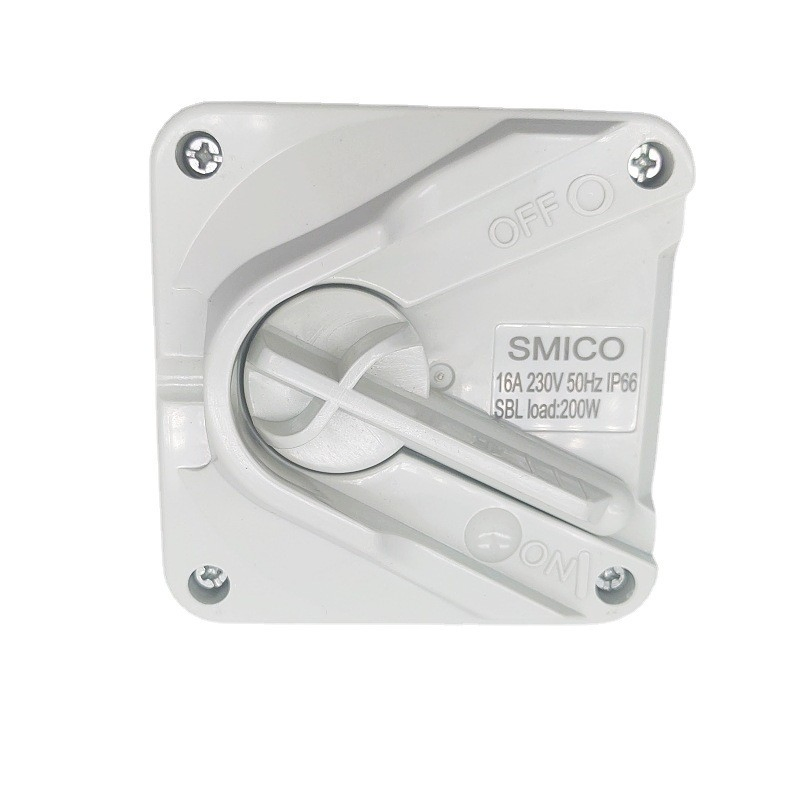

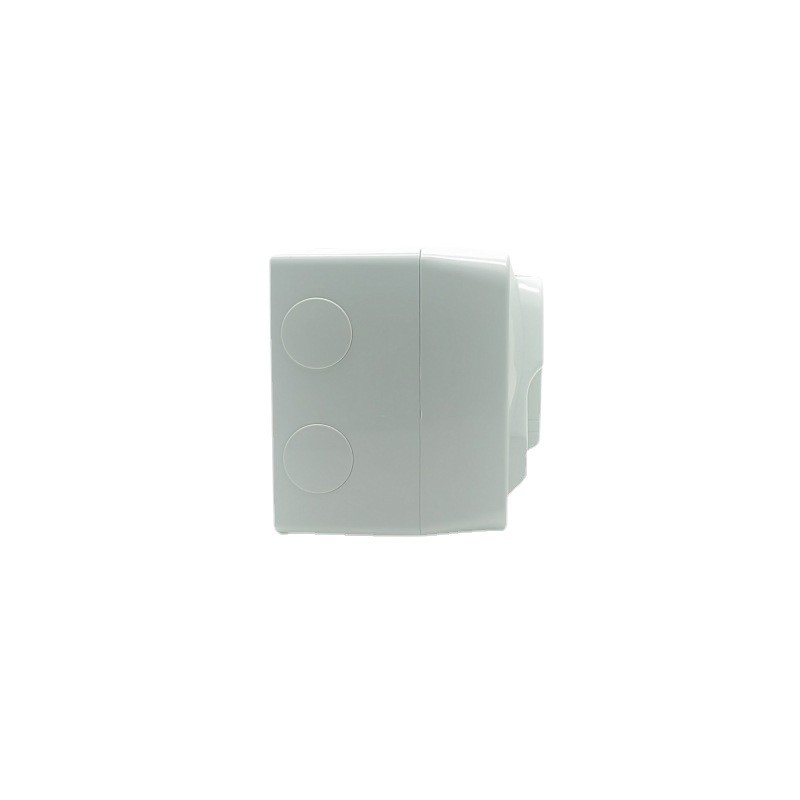

Interruptor de isolamento da Mini é adequado para uso em situação semelhante com tensão nominal de 250 V e corrente nominal 16A. O produto é composto principalmente de shell, pega e bolsa interior. O produto é um aspecto bonito e uma estrutura compacta.
2 Recursos do produto:
2.1 O produto tem bela aparência e estrutura compacta.
2.2 desempenho confiável e fácil de usar.
2.3 O material de invólucro de plástico à prova de fogo (PC), e o material interior também é de plástico à prova de fogo (nylon PA6). O que pode suportar 120ºC de temperatura no ambiente de trabalho normal; o contato com a camisa é feito de cobre de alta qualidade material com boa condutividade eléctrica. Excesso de corrente e resistência à pressão do que tenham alcançado a nível nacional avançada.
2.4 O produto obedece rigorosamente GB14048.3-2002 (IEC 60947-3:2015; MOD).
3 Instalação e operação:
3.1 Preste atenção aos seguintes itens antes da instalação:
A. puxe a alça de operação cinco vezes para confirmar que ele está intacto e a parte operacional é flexível e fiável;
B. verifique as condições normais de trabalho utilizada.

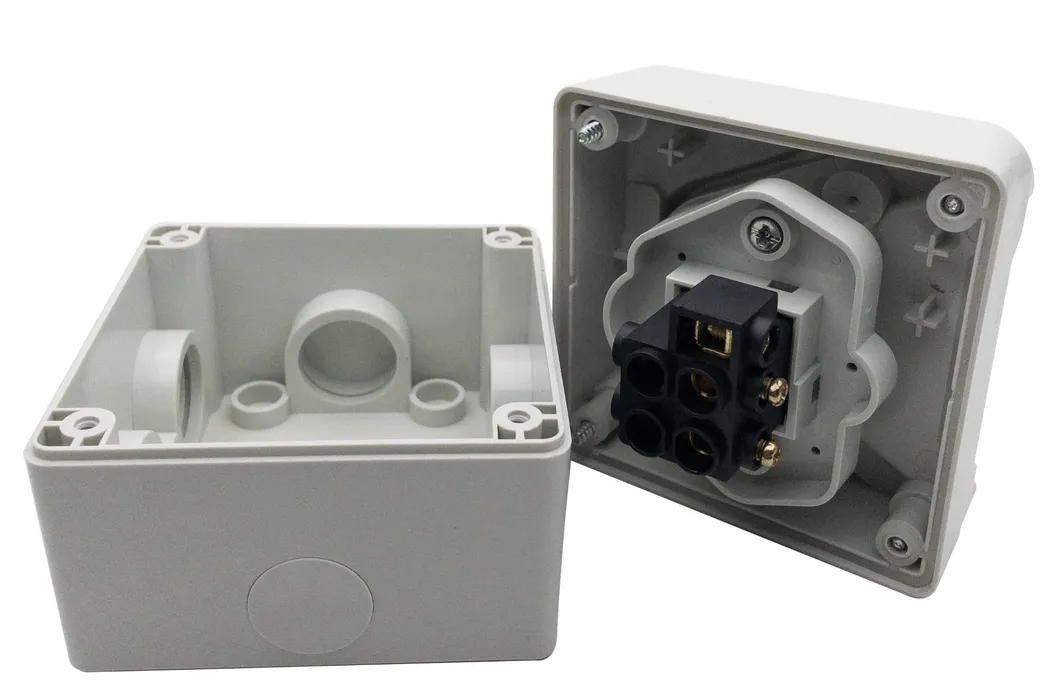

3.2 Preste atenção às marcas de terminais de cablagem durante a instalação.
3.3 Especificações do parafuso da cablagem: parafuso M4*3,5Mm -M10*3,5mm.
3.4 Os terminais podem ser conectados a cabos padrão com área transversal de 2,5mm2.
4 Utilização e manutenção:

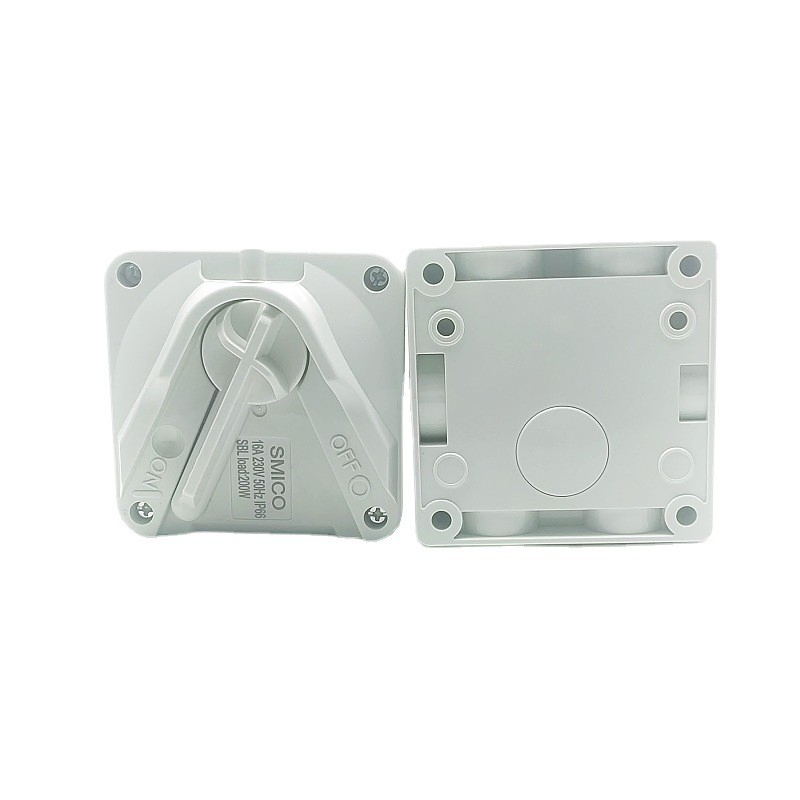

Os quatro parafusos na tampa superior e base do mini-interruptor de isolamento devem ser protegidos. À prova de velas devem ser usados para a utilização no exterior para alcançar o nível de material impermeável IP66. Bujões de à prova de água deve ser utilizada no local de ligação para garantir impermeável, preste atenção para o processo de transporte do interruptor de isolamento de mini incluindo embalagem de produtos embalados.
| Condições de serviço |
| A temperatura ambiente |
- 25 ºC ~ +40ºC |
| Condições ambientais |
Sob a corrosão e condições de poeira condutora |
| Altitude operacional |
A altitude é inferior a 2000m |
| Classe de poluição |
3 |
Atmosfera máximo de humidade relativa
(Quando a temperatura ambiente máxima é +50ºC) |
50%
Umidade relativa do ar pode ser superior sob temperatura ambiente inferior |
Umidade relativa média máxima
(Meses mais chuvosos) |
90%
A temperatura média mínima para o mês deve abaixo +25ºC, tendo em conta o gelo na superfície do produto que ocorre quando as mudanças de temperatura. |
| Protecção de entrada |
IP66 |
Perguntas Frequentes (FAQ)
1. Qual é a tensão e corrente nominal suportadas pelo interruptor?
O mini-interruptor de isolamento possui uma tensão nominal de 250V e uma corrente nominal de 16A, operando na frequência nominal de 50 / 60 Hz.
2. O interruptor isolador é adequado para uso ao ar livre?
Sim. Ele conta com grau de proteção IP66 (proteção contra poeira e jatos fortes de água). Recomenda-se o uso de bujões à prova d'água no local de ligação para garantir a total estanqueidade em ambientes externos.
3. Quais são as especificações dos materiais de fabricação?
O invólucro exterior é fabricado em policarbonato (PC) à prova de fogo e o material interno é feito de nylon PA6 retardante de chamas, suportando temperaturas de até 120ºC no ambiente de trabalho normal. Os contatos internos são de cobre de alta condutividade elétrica.
4. Que tipo de fiação e parafusos devem ser utilizados na instalação?
Devem ser utilizados parafusos de fiação com especificações que variam de M4*3.5mm a M10*3.5mm. Os terminais são compatíveis com cabos padrão que possuam uma área transversal de 2.5mm².
5. Quais são as condições de temperatura operacional indicadas?
O dispositivo opera adequadamente sob temperaturas ambiente na faixa de -25 ºC a +40 ºC, com uma altitude de operação inferior a 2000 metros e em ambiente de classe de poluição nível 3.
